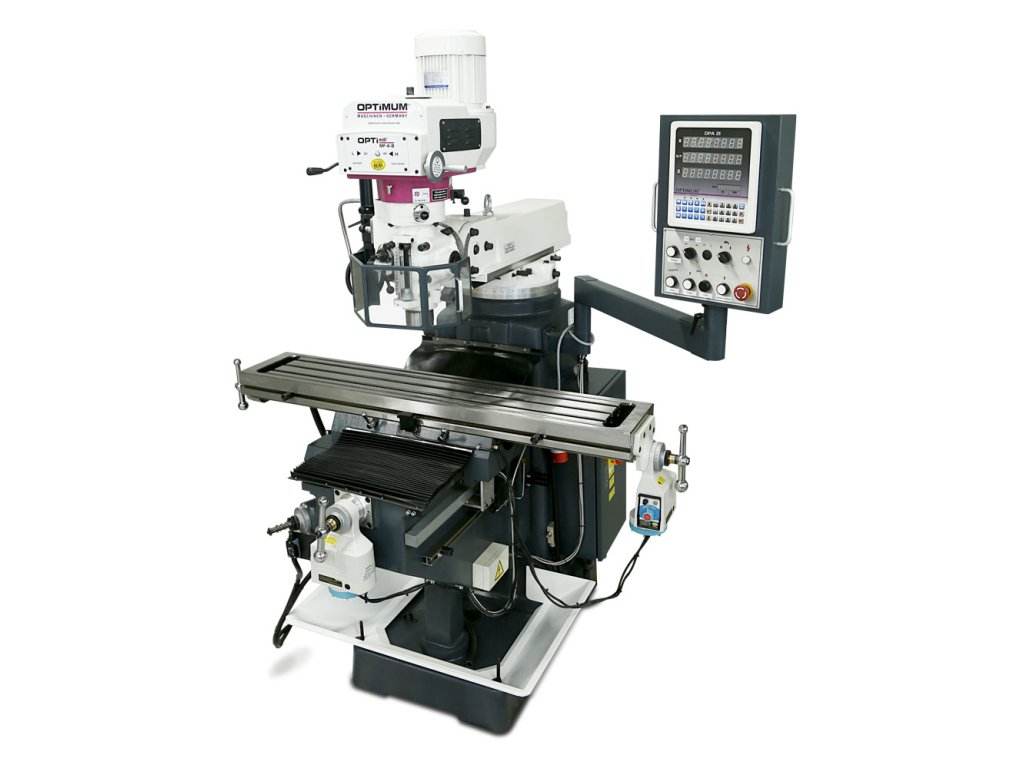

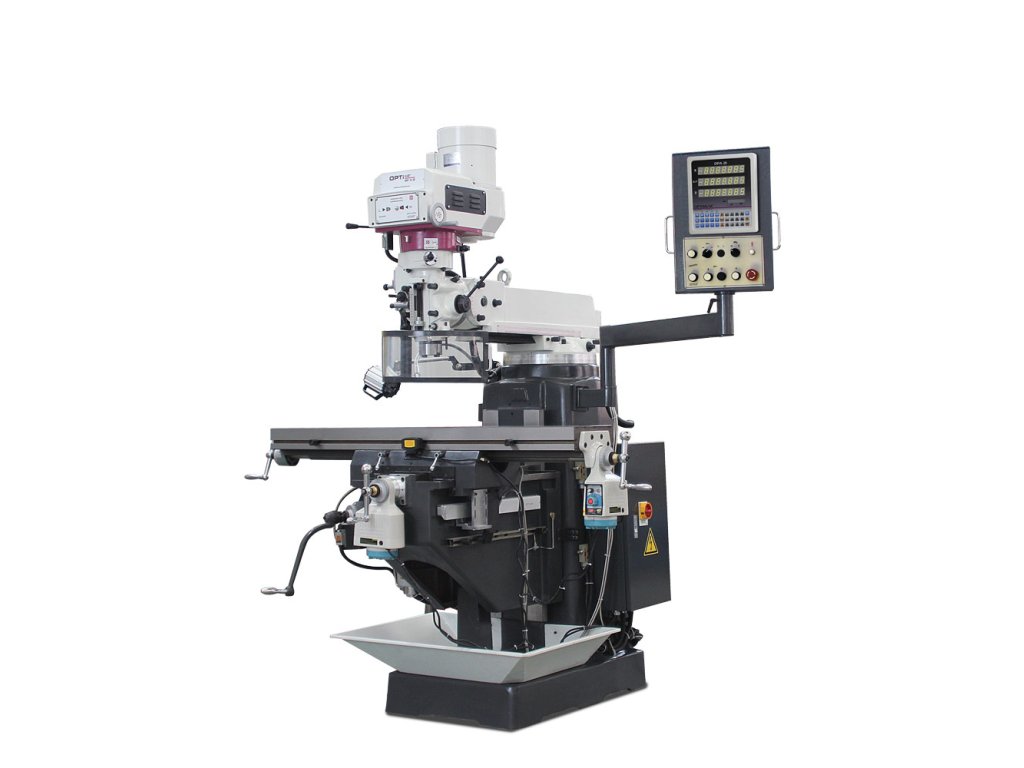

Univerzální frézka OPTImill MF 4-B
Kód: 3348340Detailní popis produktu
- Těžké, masivní provedení z kvalitní Meehanite litiny
- Vysoká přesnost oběhu díky kuželíkovým ložiskům, <0,01 mm měřeno na pinole
- Nastavitelná rybinová vedení 55° v osách X a Z
- Nastavitelné ploché vedení v ose Y
- Chladicí zařízení

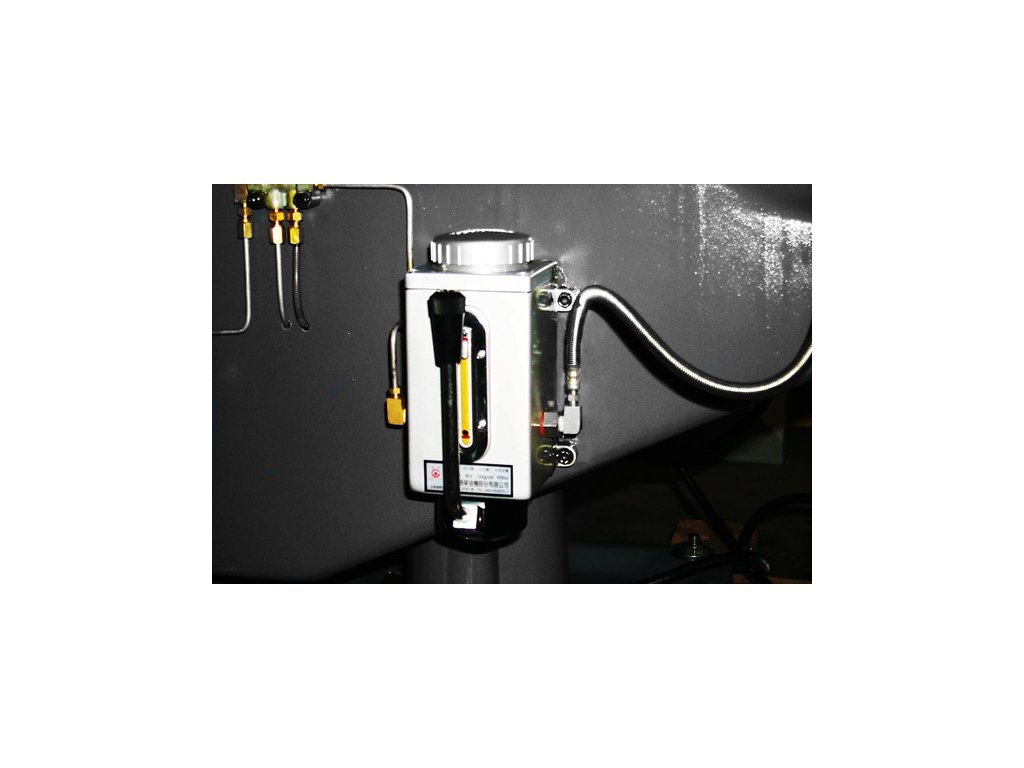

- Centrální jednotka mazání
- Velký rozsah posuvů X / Y / Z – 740 / 330 / 320 mm

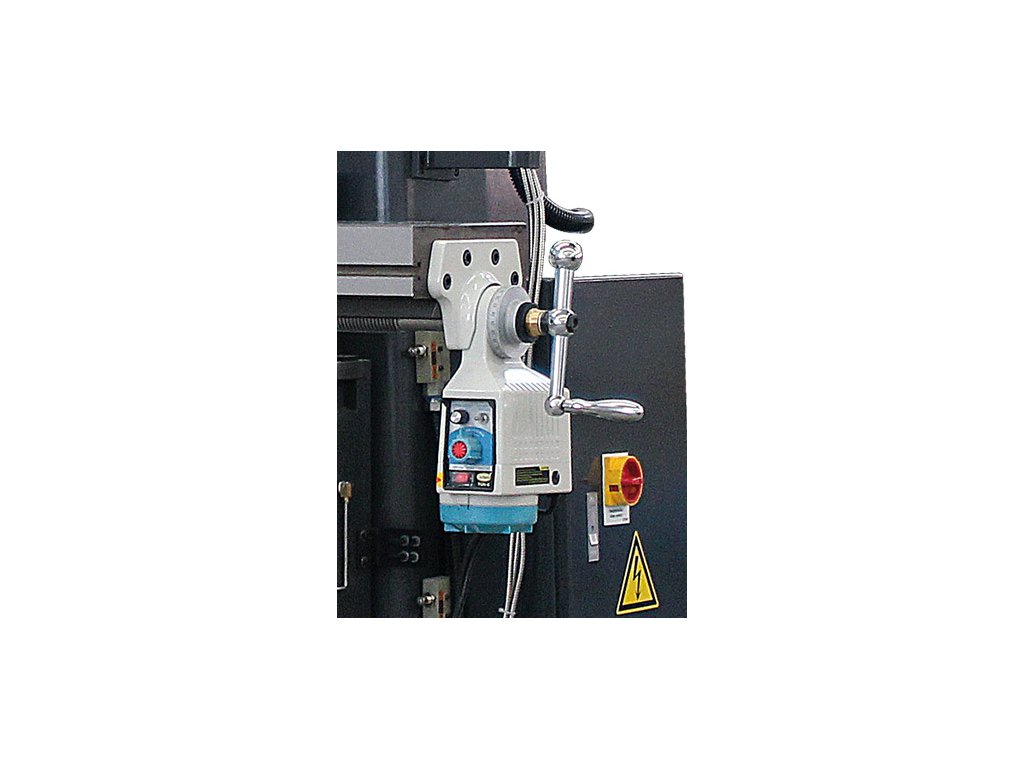

- Strojní posuv osy X, Y a Z
- Masivní a velký křížový stůl s přesně vybroušený povrchem a T-drážkami
- Nosnost křížového stolu 300 kg
- Frézovací hlavu lze naklopit o ± 45°
- Jemný přísuv pinoly
- Nastavitelný doraz vrtací hloubky pomocí milimetrové stupnice
- Pravý / levý chod
- Plynulá regulace rychlosti
- Vřeteno uložené v přesných ložiscích
- Mechanická brzda vřetene
- Velký, výškově stavitelný ochranný kryt sklíčidla s mikrospínačem
- Digitální odměřování polohy DPA 31 Plus:
- Výrazné snížení výrobního času
- Snadné použití
- Vyšší přesnost obrábění
- Měřící lišta s čtecí hlavou na ose X
- Magnetické pásky ose Y a Z
- Přehledná tlačítka
- Antireflexní displej
Doplňkové parametry
| Kategorie: | Frézky na kov |
|---|---|
| Vrtací výkon trvalý | ocel: | (S235JR) 20 mm |
| Vrtací výkon max. | ocel: | (S235JR) 24 mm |
| Max. průměr stopkové frézy: | 25 mm |
| Max. průměr nožové hlavy: | 76 mm |
| Vyložení: | 0-420mm |
| Rozměry pracovního stolu: | 1370×254mm |
| Max. zatížení stolu: | 300 kg |
| T-drážky | počet: | 3 |
| T-drážky | velikost drážky: | 16 mm |
| T-drážky | rozteč: | 63 mm |
| Kužel vřetene: | ISO40 DIN 2080 |
| Rozsah posuvu - osa X: | ruční 820 mm / strojní 740 mm |
| Rozsah posuvu - osa Y: | ruční 410 mm / strojní 330 mm |
| Rozsah posuvu - osa Z: | ruční 400 mm / strojní 320 mm |
| Otáčky: | 60–4200ot/min |
| Počet rychlostních stupňů: | 2, mechanická plynulá regulace |
| Rozsah posuvu frézovací hlavy: | 470 mm |
| Strojní posuv pinoly: | 0,038 / 0,076 / 0,152 mm/ot |
| Max. vzdálenost vřetene a stolu: | 405 mm |
| Průměr pinoly: | 86 mm |
| Zdvih pinoly: | 127 mm |
| Úhel naklopení frézovací hlavy: | -90° / vertikálně - 45 °až +90° / vertikálně + 45 ° |
| Úhel otáčení frézovací hlavy: | 360 ° |
| Výkon motoru chladícího čerpadla: | 90 W |
| Příkon: | 3 kW |
| Elektrické připojení: | 400 V |

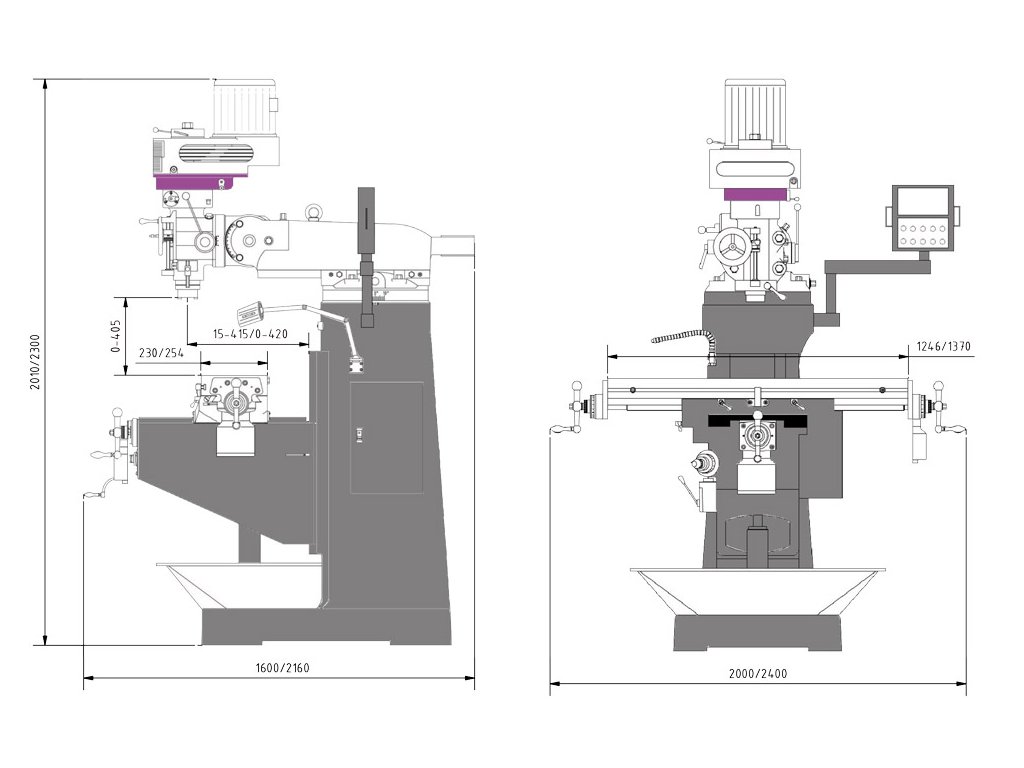

| Rozměry (š × v × h): | 2400×2300×2160mm |
| Hmotnost: | 1260 kg |
